2022年12月10日

めっき表面に発生した変色部分の断面観察および分析

川﨑技術支援部
溝の口
  • 微細構造観察
  • 固体・表面分析
  • 金属材料
  • 塗装・メッキ製品
  • #電子顕微鏡
  • #形状観察
  • #組成分析

めっき表面に発生した変色部分の断面観察および分析をすることで、変色の原因を調査しました。

＜試料＞
Au/Ni/Cu基材
＜使用機器＞
集束イオンビーム装置（FIB-SEM/EDS）

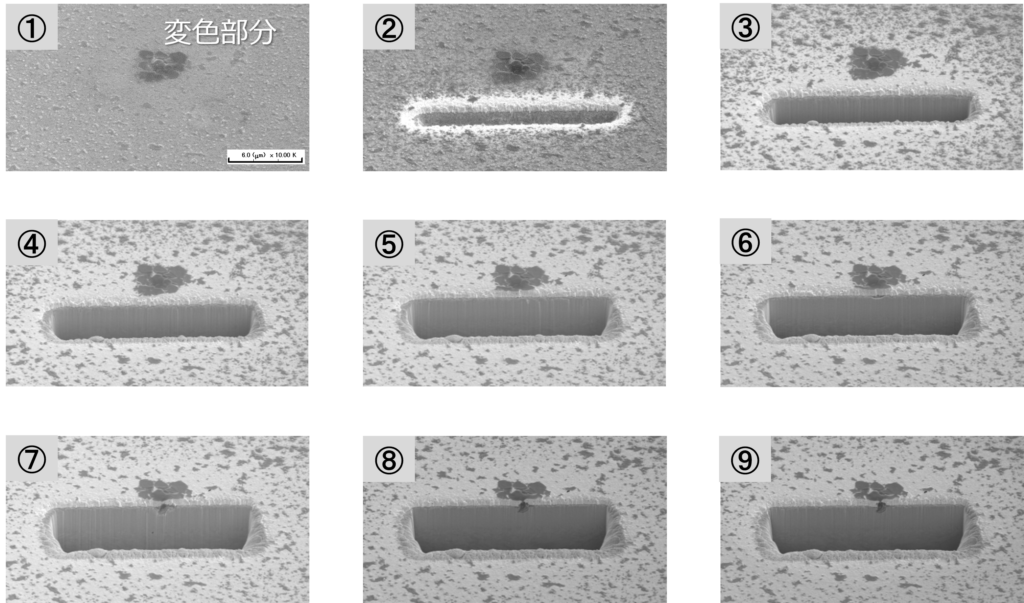

図1　FIB加工による変色部までの加工の様子
図1　FIB加工による変色部までの加工の様子

②～⑤では何も見えませんが、⑥から徐々に何かが見えてくる様子がわかります。

図2　変色部の断面観察と分析結果
図2　変色部の断面観察と分析結果

定性分析の結果、A点からは塩素が検出され、B点とC点には特に異常は認められませんでした。
塩素が原因で腐食が進行したと考えられます。

使用機器

集束イオンビーム装置（FIB-SEM/EDS）[XVision 200TB]

ご利用方法

依頼試験（KISTEC事業名：試験計測）で利用できます。
